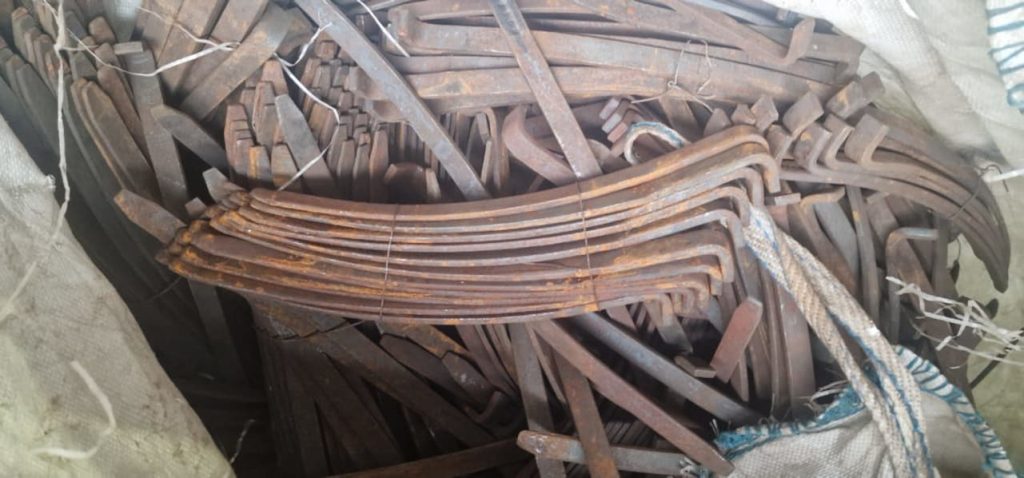

Чека тормозной колодки 100.40.014-0 является элементом крепления в составе тормозного узла железнодорожного подвижного состава и предназначена для фиксации тормозной колодки в рабочем положении в колодкодержателе. Деталь предотвращает смещение и самопроизвольное выпадение колодки при воздействии вибраций, динамических нагрузок и переменных тормозных усилий.
Изделие применяется в механических тормозных системах локомотивов и вагонов, оснащённых классической рычажной передачей. Чека обеспечивает сохранение заданного положения колодки относительно колесной пары, что напрямую влияет на стабильность торможения и равномерность износа фрикционной поверхности.
Конструкция чеки 100.40.014-0 выполнена с учётом требований к прочности, износостойкости и точности посадки. Геометрические параметры детали соответствуют конструкторской документации и обеспечивают совместимость с типовыми узлами тормозной системы без необходимости доработки.
Применение стандартной фиксирующей чеки позволяет повысить надёжность работы тормозного механизма, упростить техническое обслуживание и сократить риск отказов, связанных с нарушением фиксации тормозной колодки в процессе эксплуатации.
Назначение и область применения тормозной чеки
Чека тормозной колодки 100.40.014-0 предназначена для фиксации тормозной колодки в составе механического тормозного узла и обеспечивает её устойчивое положение в процессе эксплуатации подвижного состава. Деталь выполняет функцию удерживающего элемента, предотвращающего осевое и радиальное смещение колодки при торможении, вибрациях и динамических нагрузках.
Функциональное назначение
- фиксация тормозной колодки в колодкодержателе
- предотвращение самопроизвольного выхода колодки
- обеспечение стабильного контакта колодки с колесом
- сохранение геометрии тормозного узла
- повышение надёжности работы тормозной системы
Тип подвижного состава
Чека 100.40.014-0 применяется на следующих видах подвижного состава:
- магистральные локомотивы
- маневровые локомотивы
- грузовые вагоны
- пассажирские вагоны
- служебно-технический подвижной состав
Условия эксплуатации
Деталь рассчитана на работу в условиях, характерных для железнодорожной эксплуатации:
- постоянные вибрации и ударные нагрузки
- переменные механические усилия
- воздействие влаги и загрязнений
- эксплуатация при отрицательных и положительных температурах
- работа в условиях запылённости
Обобщённая область применения
| Параметр | Характеристика |
|---|---|
| Назначение | Фиксация тормозной колодки |
| Узел установки | Колодкодержатель |
| Тип тормоза | Механический, колодочный |
| Тип состава | Локомотивы и вагоны |
| Условия работы | Повышенные вибрации и нагрузки |
Тип и конструктивное исполнение
Чека тормозной колодки 100.40.014-0 относится к фиксирующим элементам механической тормозной системы и предназначена для надёжного удержания тормозной колодки в заданном положении. Конструктивное исполнение детали обеспечивает её устойчивую работу в условиях постоянных вибраций, ударных нагрузок и переменных механических воздействий, характерных для эксплуатации железнодорожного подвижного состава.
Тип изделия
- тип детали: фиксирующая чека тормозной колодки
- назначение: удержание колодки в колодкодержателе
- область применения: тормозные узлы локомотивов и вагонов
- способ работы: механическая фиксация
Конструктивные особенности
Чека выполнена в виде цельнометаллического элемента заданной формы, соответствующей чертежу 100.40.014-0. Геометрия детали обеспечивает плотную посадку в посадочном отверстии и исключает возможность самопроизвольного выхода в процессе эксплуатации.
- цельная металлическая конструкция
- отсутствие составных элементов и сварных соединений
- высокая точность геометрических размеров
- устойчивость к деформациям при нагрузке
Форма и принцип фиксации
| Элемент | Описание |
|---|---|
| Основная часть | Обеспечивает удержание колодки |
| Фиксирующая часть | Предотвращает осевое смещение |
| Посадочная зона | Обеспечивает плотную установку |
| Рабочее положение | Фиксированное, без люфтов |
Совместимость с тормозным узлом
- установка в стандартные колодкодержатели
- совместимость с типовыми тормозными колодками
- отсутствие необходимости доработки узлов
- сохранение работоспособности при вибрациях
Такое конструктивное исполнение обеспечивает надёжную фиксацию тормозной колодки и стабильную работу тормозного механизма на протяжении всего срока службы детали.

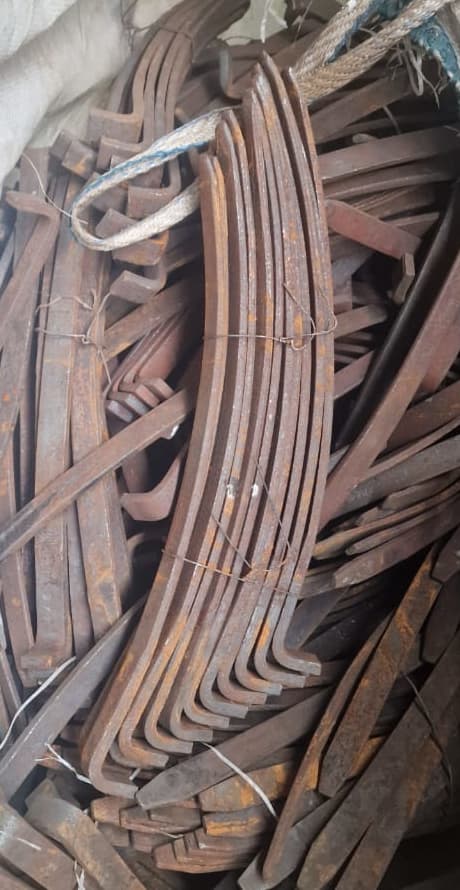

Технические характеристики
Технические характеристики чеки тормозной колодки 100.40.014-0 определяются требованиями к прочности, точности изготовления и устойчивости к эксплуатационным нагрузкам. Деталь рассчитана на длительную работу в составе тормозного узла без деформаций, изломов и потери фиксирующих свойств.
Чека изготавливается с соблюдением установленных допусков по размерам и форме, что обеспечивает её корректную установку и надёжную фиксацию тормозной колодки в колодкодержателе.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Обозначение изделия | 100.40.014-0 |
| Тип | Чека тормозной колодки |
| Материал | Конструкционная сталь |
| Конструкция | Цельнометаллическая |
| Длина | Согласно чертежу |
| Диаметр / толщина | Согласно чертежу |
| Масса | Согласно чертежу |
| Допуски | По ТУ / КД |
| Обработка поверхности | Защитная / антикоррозионная (при наличии) |
| Рабочая температура | –50…+120 °C |
| Нормативная документация | ГОСТ / ОСТ / ТУ |
Эксплуатационные характеристики
- высокая механическая прочность
- устойчивость к ударным нагрузкам
- сохранение формы при длительной эксплуатации
- стабильные фиксирующие свойства
- устойчивость к вибрациям
Допустимые условия эксплуатации
- эксплуатация в составе механического тормоза
- работа при отрицательных и положительных температурах
- воздействие влаги и загрязнений
- переменные механические нагрузки
Материалы и обработка чеки 100.40.014 — 0
Чека тормозной колодки 100.40.014-0 изготавливается из конструкционной углеродистой или легированной стали, обеспечивающей необходимую прочность, износостойкость и устойчивость к механическим нагрузкам. Выбор материала осуществляется с учётом условий эксплуатации детали в составе тормозного узла, где присутствуют постоянные вибрации, ударные воздействия и перепады температур.
Металлическая основа детали проходит обязательную механическую обработку для достижения требуемых геометрических параметров и чистоты поверхности. Это обеспечивает точную посадку чеки в колодкодержателе и надёжную фиксацию тормозной колодки без люфтов и перекосов.
Применяемые материалы
- конструкционная углеродистая сталь
- легированная сталь (в зависимости от ТУ)
- материалы с нормируемыми показателями прочности и твёрдости
- сталь с устойчивостью к усталостным нагрузкам
Виды обработки
- токарная и фрезерная обработка
- шлифование посадочных поверхностей
- контроль геометрических размеров
- удаление заусенцев и острых кромок
Термическая обработка (при наличии)
В зависимости от требований технических условий, чека может подвергаться термообработке для повышения эксплуатационных характеристик:
- закалка
- отпуск
- нормализация
Защитные покрытия
Для повышения коррозионной стойкости и продления срока службы могут применяться:
- фосфатирование
- цинкование
- защитные антикоррозионные составы
- консервационные покрытия
Преимущества применяемых материалов и обработки
- высокая прочность на изгиб и срез
- устойчивость к износу
- снижение риска деформаций
- стабильность размеров в процессе эксплуатации
- увеличение общего ресурса детали
Функциональные преимущества чеки 100.40.014-0
Чека тормозной колодки 100.40.014-0 обеспечивает надёжную фиксацию тормозной колодки в составе механического тормозного узла и играет важную роль в стабильной работе всей тормозной системы. Конструкция детали и применяемые материалы ориентированы на длительную эксплуатацию в условиях повышенных механических нагрузок и вибраций.
Основные преимущества
- надёжная фиксация тормозной колодки в рабочем положении
- предотвращение самопроизвольного смещения и выпадения колодки
- сохранение стабильного контакта с колесной парой
- поддержание правильной геометрии тормозного узла
- снижение риска отказов тормозной системы
Преимущества в эксплуатации
- устойчивая работа при постоянных вибрациях
- сохранение фиксирующих свойств при длительной нагрузке
- отсутствие необходимости частой замены
- простота визуального контроля состояния
- совместимость со стандартными узлами
Преимущества при обслуживании и ремонте
| Показатель | Преимущество |
|---|---|
| Монтаж | Быстрый и простой |
| Демонтаж | Выполняется без специнструмента |
| Совместимость | Подходит для типовых колодок |
| Обслуживание | Не требует регулировки |
Влияние на надёжность тормозной системы
- снижение вероятности перекоса колодки
- предотвращение неравномерного износа
- обеспечение стабильного тормозного усилия
- повышение общей безопасности эксплуатации
Благодаря этим преимуществам чека 100.40.014-0 является важным элементом, обеспечивающим надёжную и безопасную работу тормозной системы железнодорожного подвижного состава.
Требования к установке и эксплуатации
Чека тормозной колодки 100.40.014-0 должна устанавливаться и эксплуатироваться в соответствии с требованиями эксплуатационной документации на тормозную систему подвижного состава и техническими условиями на изделие. Соблюдение установленных правил обеспечивает надёжную фиксацию тормозной колодки и стабильную работу тормозного узла в течение всего срока службы.
Требования к установке
- установка производится только в исправный колодкодержатель
- посадочные отверстия должны быть очищены от загрязнений и коррозии
- перед монтажом проверяется отсутствие деформаций и износа
- чека должна устанавливаться без перекосов и заеданий
- после установки проверяется надёжность фиксации колодки
Требования к эксплуатации
- эксплуатация допускается только в составе исправной тормозной системы
- работа в условиях вибраций и переменных нагрузок
- применение при служебных и экстренных торможениях
- соблюдение регламентов технического обслуживания
Контроль состояния
| Параметр контроля | Требование |
|---|---|
| Геометрия | Без изгибов и деформаций |
| Поверхность | Без трещин и следов коррозии |
| Посадка | Плотная, без люфта |
| Фиксация | Надёжная, без смещения |
Допустимые и недопустимые условия
Допускается:
- эксплуатация при отрицательных и положительных температурах
- работа в условиях повышенной влажности и запылённости
- длительная эксплуатация при нормативных нагрузках
Не допускается:
- установка повреждённых или деформированных чек
- повторное использование сильно изношенных деталей
- эксплуатация при ослабленной фиксации колодки
Соблюдение данных требований обеспечивает надёжную фиксацию тормозной колодки и безопасность эксплуатации железнодорожного подвижного состава.
Соответствие стандартам чеки тормозной колодки 100.40.014 — 0
Чека тормозной колодки 100.40.014-0 изготавливается в соответствии с требованиями действующих нормативных документов и конструкторской документации, регламентирующих параметры, материалы и эксплуатационные характеристики элементов тормозных систем железнодорожного подвижного состава. Геометрические размеры, прочностные показатели и качество обработки контролируются на всех этапах производства.
Изделие соответствует чертежу 100.40.014-0, техническим условиям производителя и требованиям отраслевых стандартов. При поставке чека сопровождается необходимой документацией, подтверждающей качество и пригодность к эксплуатации, включая паспорт изделия и документы о соответствии материала.
Применение стандартной фиксирующей чеки обеспечивает корректную установку тормозной колодки, стабильную работу тормозного узла и снижение риска отказов в процессе эксплуатации. Простая и надёжная конструкция, устойчивость к нагрузкам и совместимость с типовыми узлами делают чеку 100.40.014-0 практичным и технически обоснованным элементом тормозной системы железнодорожного подвижного состава.
