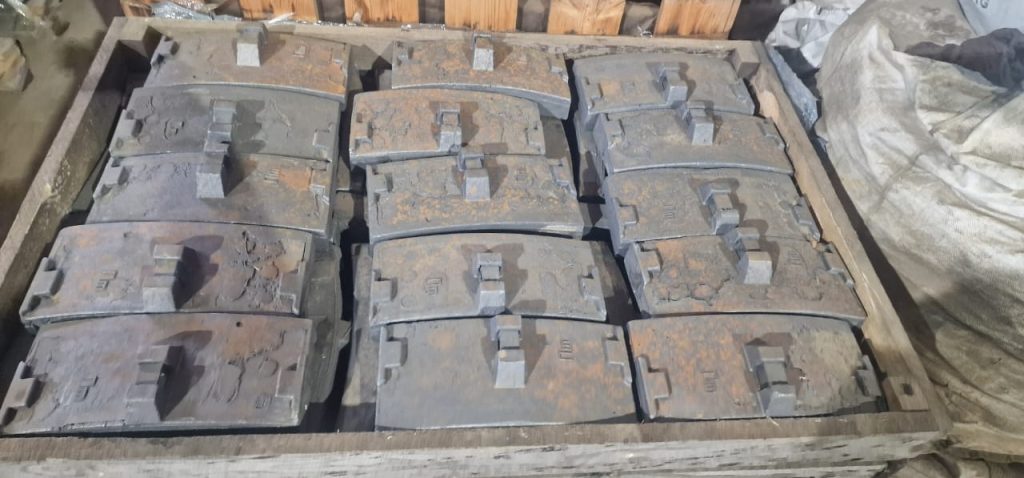

Колодка тормозная безгребневая без твёрдосплавных вставок представляет собой цельнолитое тормозное изделие из чугуна или композиционного материала, предназначенное для работы в стандартных рычажных тормозных системах локомотивов и вагонов. Рабочая поверхность выполнена плоской, без бокового гребня и без карбидных вставок, что обеспечивает равномерный износ по всей площади контакта и стабильные фрикционные свойства при средних и низких скоростях.
Конструкция обеспечивает предсказуемое тепловое поведение: отсутствие твёрдосплавных элементов исключает локальные перегревы, отслоения или выкрашивания. Колодка допускает эксплуатацию в широком диапазоне температур, устойчиво работает при переменных нагрузках и частых торможениях, сохраняя коэффициент трения в нормативных пределах.
Материал изделия подбирается в зависимости от требований к ресурсу и условиям эксплуатации: чугунные варианты обеспечивают простоту обслуживания и стандартную совместимость, композиционные — более стабильный коэффициент трения и меньший уровень шума.
Колодка устанавливается в типовые колодкодержатели без доработок, обеспечивает равномерный износ тормозного блока и колеса, подходит для магистральных и маневровых локомотивов, пассажирских и грузовых вагонов. Изделие соответствует действующим стандартам, допускается к применению на подвижном составе с классической механической тормозной системой.
Назначение локомотивных колодок
Колодка тормозная безгребневая без твёрдосплавных вставок — это классическая железнодорожная колодка из конструкционного чугуна или композиционного материала, используемая на грузовых и пассажирских вагонах, маневровых и магистральных локомотивах.
Особенности типа:
- Безгребневая — рабочая поверхность полностью гладкая, подходит для тормозных систем без требуемого бокового упора.
- Без твёрдосплавных вставок — конструкция без металлических наплавок и карбидных элементов, что снижает стоимость и упрощает обслуживание.
- Стандартная совместимость с типовыми тормозными рычажными передачами.

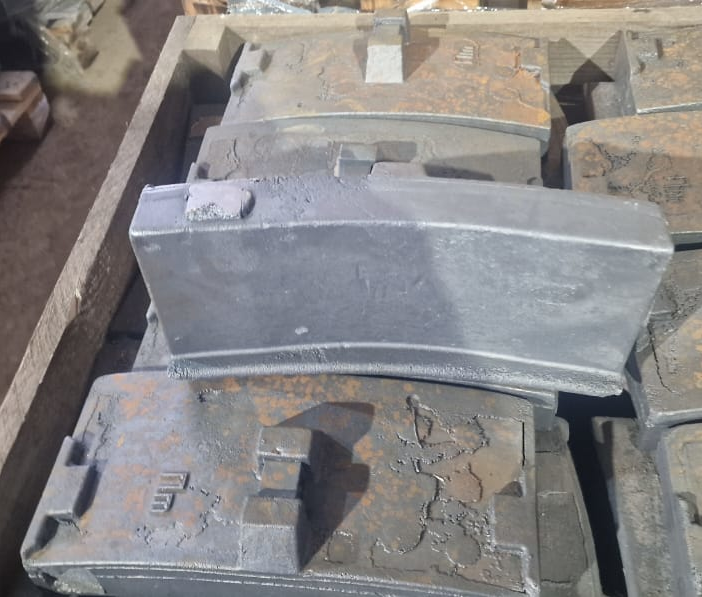

Технические характеристики колодок
Технические характеристики безгребневой тормозной колодки без твёрдосплавных вставок определяются типом применяемого материала, конструкцией литой формы и требованиями к работе в стандартных тормозных системах. Основой служит чугун марки СЧ20–СЧ28 либо композиционный материал с заданными фрикционными параметрами. Масса изделия варьируется в зависимости от исполнения, но обычно находится в диапазоне 6,5–8,2 кг, что обеспечивает достаточную тепловую инерционность и устойчивость к перегреву.
Рабочая поверхность колодки плоская, без боковых выступов, рассчитана на контакт с беговой дорожкой колеса под прямым давлением. Коэффициент трения поддерживается в нормативных пределах 0,25–0,33 и сохраняется при повышении температуры до 250–300 °C. Конструкция выдерживает эксплуатацию при отрицательных температурах до –50 °C без потери целостности материала.
Геометрические параметры соответствуют стандартам для локомотивных и вагонных тормозных колодок: посадочные элементы под рычажную передачу, заданная высота и толщина блока, допустимые отклонения формы и твердости поверхности. Ресурс колодки зависит от условий работы, интенсивности торможений и состояния колесной пары, но в среднем составляет 20–40 тысяч километров пробега до достижения минимально допустимой толщины.
| Параметр | Значение (пример) |
|---|
| Материал | Чугун марки СЧ20–СЧ28 / композиционный материал |
| Масса | 6,5–8,2 кг |
| Рабочая поверхность | Плоская, без гребня |
| Коэффициент трения | 0,25–0,33 (в зависимости от материала) |
| Температурный диапазон работы | –50…+300 °C |
| Совместимость | Локомотивные/вагонные тормозные колодкодержатели стандартного типа |
| Срок службы | 20–40 тыс. км (усреднённо, зависит от условий) |
| Стандарт | ГОСТ, ОСТ или ТУ производителя |
Преимущества безгребневых колодок без твёрдосплавных вставок
Безгребневые тормозные колодки без твёрдосплавных вставок отличаются простой и технологичной конструкцией, что обеспечивает стабильную работу в типовых тормозных системах и предсказуемое поведение в эксплуатации. Отсутствие карбидных и металлических вставок исключает риск их выкрашивания и локального перегрева, благодаря чему тормозное усилие распределяется равномерно по всей площади контакта с колесом.
Колодки данного типа обеспечивают равномерный износ как самой колодки, так и поверхности колеса, что снижает вероятность образования задиров и термических дефектов. Простота конструкции упрощает контроль состояния изделия и замену в процессе технического обслуживания. Износ протекает линейно, без резких изменений характеристик на протяжении всего срока службы.
Дополнительным преимуществом является универсальная совместимость с большинством стандартных колодкодержателей и тормозных рычажных передач, что позволяет применять такие колодки без доработки узлов. Материалы изготовления обеспечивают устойчивость к перепадам температур и стабильный коэффициент трения при повторяющихся торможениях, что делает данный тип колодок практичным решением для локомотивов и вагонов с классической механической тормозной системой.
- Низкая стоимость по сравнению с твёрдосплавными аналогами.
- Стабильное торможение на локомотивах и вагонах с классической тормозной системой.
- Предсказуемый износ, удобство контроля.
- Отсутствие риска разрушения вставок при перегреве или ударах.
- Универсальность и совместимость, легко поставить на большинство моделей колодкодержателей.
- Минимальные требования к обслуживанию.
Сравнение с альтернативами:
| Тип колодки | Особенности | Плюсы | Минусы |
|---|
| Безгребневая без вставок (текущая) | Гладкая поверхность, чугун/композит | Дёшево, надёжно, просто | Износ выше, чем у вставочных |
| С твёрдосплавными вставками | Карбидные элементы | Высокий ресурс, лучшее теплоотведение | Цена выше, риск откола вставок |
| Гребневая | Боковой упор | Повышенная устойчивость на рельсе | Дороже, специфическая область применения |
| Композиционная | Полимерно-композит | Тихая работа, стабильность | Дороже чугуна |
Область применения локомотивных колодок
- Локомотивы магистральные
- Маневровые локомотивы
- Пассажирские вагоны
- Грузовые вагоны с рычажными тормозами
- Промышленные локомотивы предприятий: карьерные, заводские, металлургические

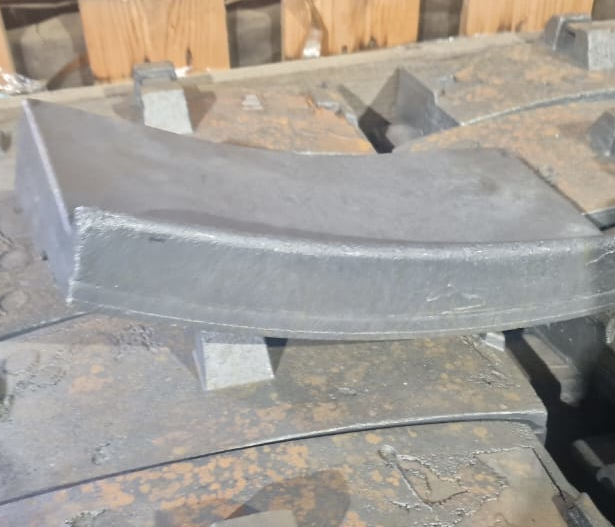

Конструкция и материалы:
Колодка тормозная безгребневая без твёрдосплавных вставок выполнена в виде цельного литого изделия без дополнительных накладных или армирующих элементов. Такая конструкция обеспечивает однородную структуру материала по всему объёму и исключает наличие зон с различными тепловыми и механическими свойствами. Рабочая поверхность формируется с заданной геометрией и шероховатостью, что обеспечивает стабильный контакт с поверхностью колеса и равномерное распределение тормозного давления.
В качестве основного материала применяется серый чугун нормативных марок либо фрикционный композиционный материал, подобранный по требованиям к коэффициенту трения, износостойкости и теплопроводности. Чугунные колодки обладают высокой термической устойчивостью и простотой контроля износа, композиционные исполнения обеспечивают более стабильные фрикционные характеристики и сниженный уровень шума при торможении.
- Литая цельная форма без дополнительных элементов.
- Тепловые рёбра (если есть — указать конкретно).
- Шаровая или цилиндрическая посадочная часть под тип колодкодержателя.
- Отсутствие твёрдосплавных элементов уменьшает вероятность локального перегрева и растрескивания.
- Возможность применения импортных и российских марок чугуна.
Посадочная часть колодки выполнена в соответствии с типовыми размерами тормозных рычажных передач и колодкодержателей, что гарантирует корректную фиксацию и отсутствие перекосов в процессе работы. Отсутствие твёрдосплавных вставок снижает концентрацию напряжений при нагреве и охлаждении, повышает стойкость к растрескиванию и обеспечивает предсказуемое поведение изделия на протяжении всего срока службы.

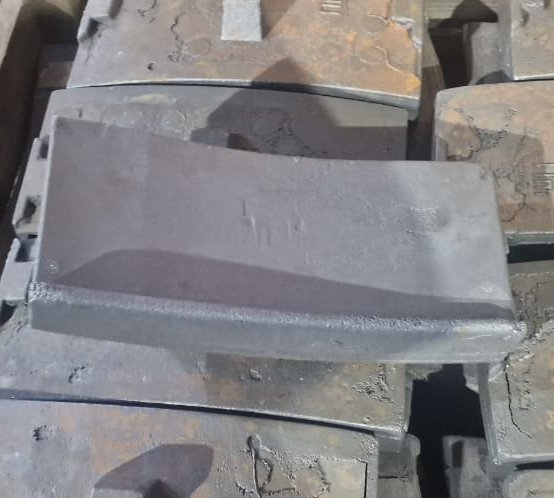

Требования к установке и эксплуатации безгребневых колодок
Установка безгребневых тормозных колодок без твёрдосплавных вставок должна выполняться в соответствии с требованиями эксплуатационной документации и действующих нормативов для тормозных систем подвижного состава. Колодки устанавливаются только в исправные колодкодержатели, без деформаций и люфтов, с обеспечением полного прилегания посадочной части. Замена производится попарно на одной оси, чтобы исключить неравномерное распределение тормозного усилия.
В процессе эксплуатации необходимо регулярно контролировать состояние рабочей поверхности, отсутствие трещин, сколов и признаков перегрева. Эксплуатация колодок с повреждениями или при достижении минимально допустимой толщины не допускается. Контроль износа выполняется визуально и по регламенту технического обслуживания подвижного состава.
После установки рекомендуется кратковременная обкатка в щадящем режиме для формирования равномерного контактного пятна. Колодки допускают работу в широком температурном диапазоне и при повторяющихся торможениях, однако длительное торможение с перегревом может привести к ускоренному износу. Соблюдение требований по установке и эксплуатации обеспечивает стабильные фрикционные характеристики и расчетный ресурс изделия.
Коротко:
- Менять только парно.
- Контролировать остаточную толщину рабочей поверхности.
- Не допускать работы при сколах и трещинах.
- Допускается эксплуатация на высоких перепадах температур.
- Обкатка после установки — 10–15 км лёгкого режима.
